HD 美术是怎么做的

HD 美术包可以按需安装，游戏中可以随时切换 HD 和原版画面。这篇按资源类别介绍制作过程，包括试过的方法、遇到的问题，以及图做好之后如何接回游戏。下面的对比图都是左边原版（按像素放大）、右边 HD。

各类资源采用的工具不同，但有几个共同做法：

• 构图以原版为准。 AI 重画和本地放大的结果都要配准回原图，保留原版的轮廓、位置和大小。
• 替换发生在画面层。 游戏逻辑、存档和判定保持原样，原版与 HD 可以随时切换。
• 部分资源在运行时生成。 窗口边框、BANPRESTO 标志和 GAME OVER 字样直接从玩家的 ROM 生成，这些图片无需随 HD 包分发。

四种接入方式

制作好的资源通过以下四种方式接入游戏：

整张绘制主要用来处理拼缝。原版的大图由几十块小贴图拼成，逐块替换容易在接缝处出现差异，合成一张绘制就能避开这个问题。

人物头像

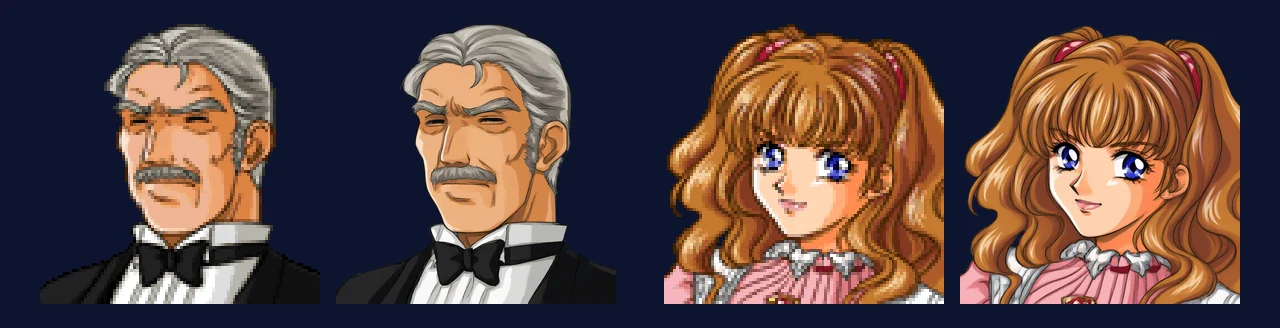

左：原版 96×96　右：HD 768×768

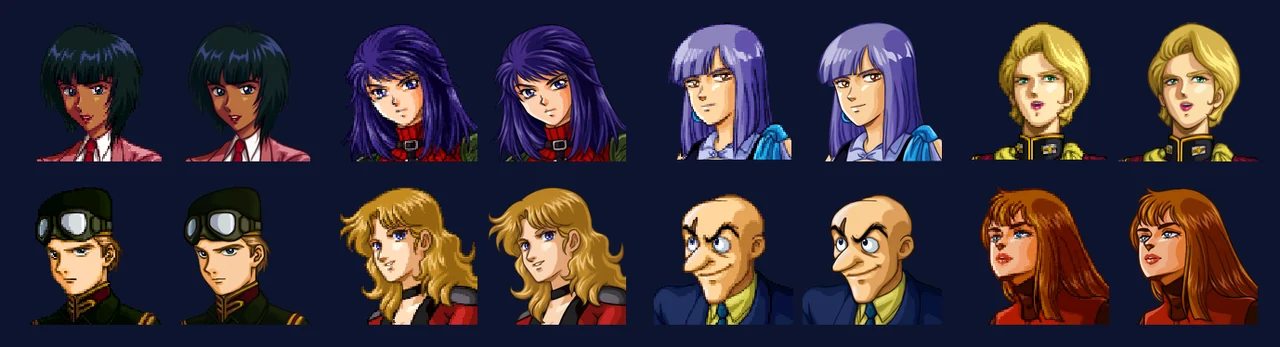

另外 8 张头像，每组左原版、右 HD

• 原版：300 张 96×96 左右的 64 色头像。
• 生成：使用阿里云通义千问 qwen-image-3.0。每次把 4 张头像拼成 2×2，铺灰底、按像素放大 6 倍后送入模型；一共 75 次请求，花了大约 15 元。也试过绿幕背景和 3×3 拼图：前者会让模型把每格都放大，后者每格尺寸太小，效果都不合适。
• 对齐：模型生成后，每格会有 3–10% 的缩放偏差，平移最多 7 像素。因此每格都以 32 像素的块做最小二乘仿射配准，再重采样到原图的 8 倍。
• 抠图：轮廓限制在原版轮廓 ±1.5 个原像素以内。生成后未画到原图边框的头像有 130 张（共 300 张），按边缘颜色补齐。最终轮廓与原版的重合度（IoU）中位数为 0.991。
• 边缘处理：早期透明像素存的是黑色，而渲染器做双线性采样时不预乘透明度，导致头像边缘出现黑边。后来将透明像素填成最近的实色，并分别缩放颜色和透明度，解决了这个问题。
• 结果：304 张 768×768，整张绘制。

场间背景

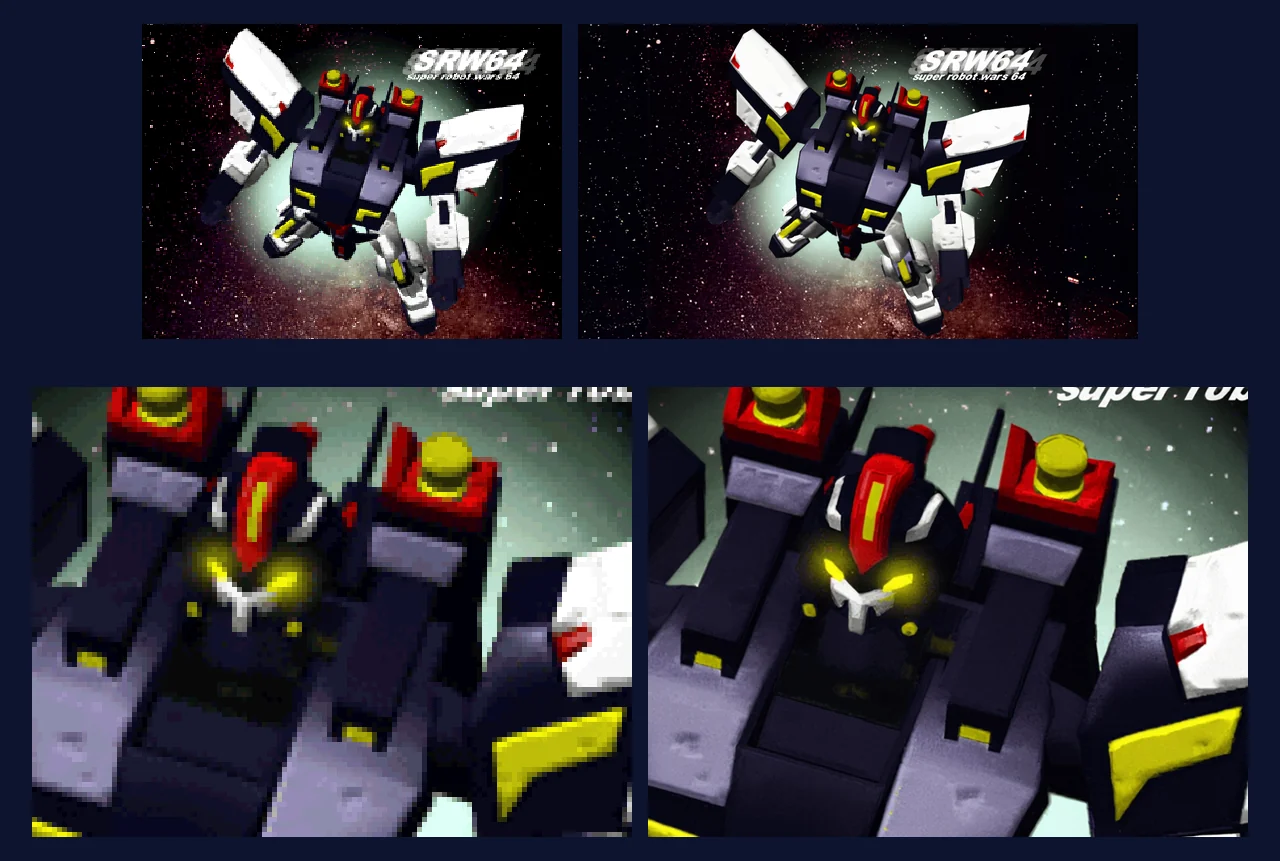

上：整张，左为原版 320×240，右为扩展到 16:9 的 HD；下：同一处放大 5 倍，左原版、右 HD

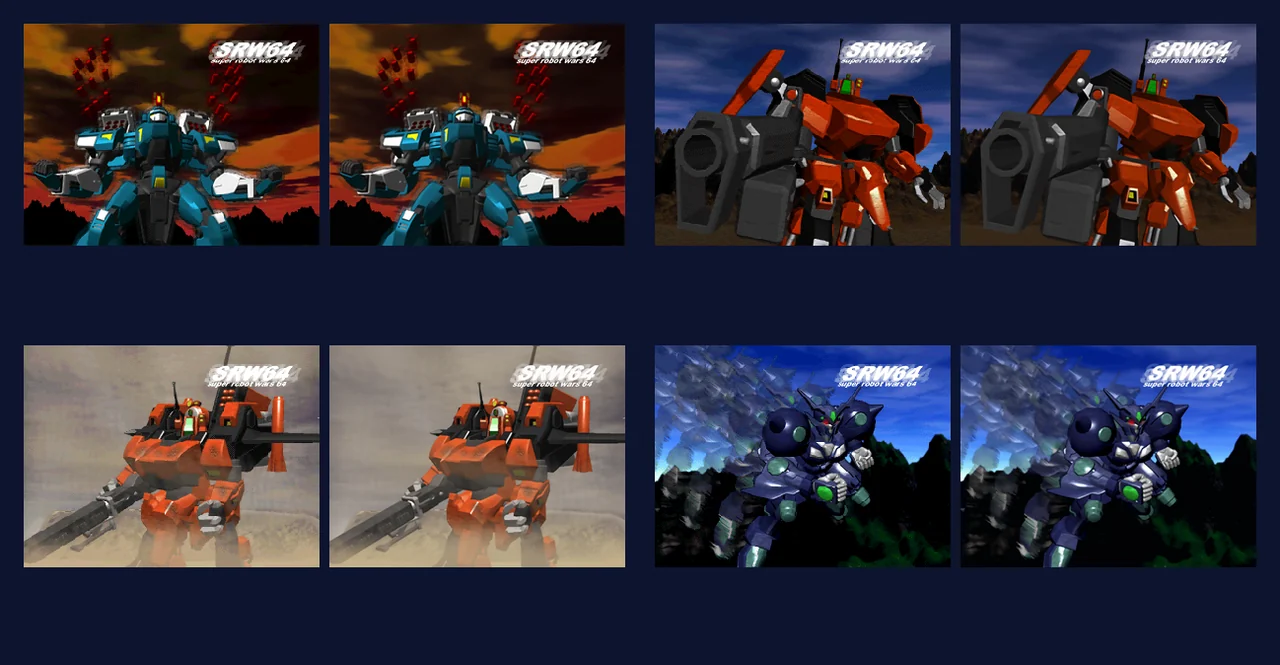

另外 4 张场间背景（只取 4:3 部分），每组左原版、右 HD

• 原版：8 张 320×240，每张有亮、暗两套调色板。
• 生成：使用通义千问 qwen-image-3.0-pro 重画，配准到 1920×1440。暗版通过两套 ROM 调色板拟合的 17³ 颜色查找表，从亮版转换得到，误差为 1.2–2.6 级；相比之下，简单乘 0.75 的误差为 3–23 级。
• 宽屏：再用阿里云通义万相 wanx2.1-imageedit 向两侧扩图，得到 2560×1440 的宽屏背景。
• 结果：16 张加一张星空，整张绘制。

剧情世界地图

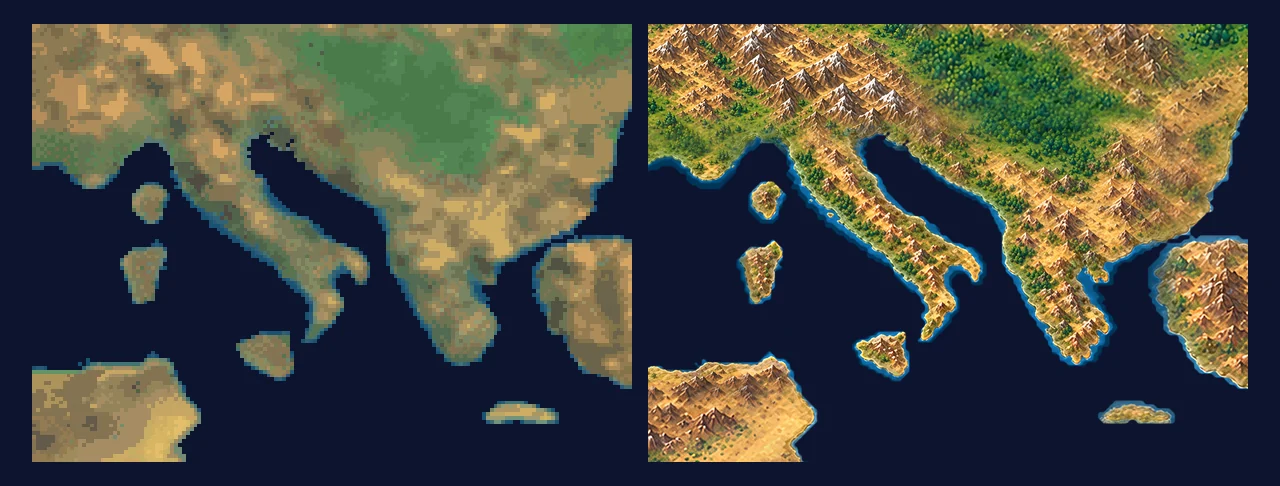

左：原版欧洲（地中海一带）　右：HD

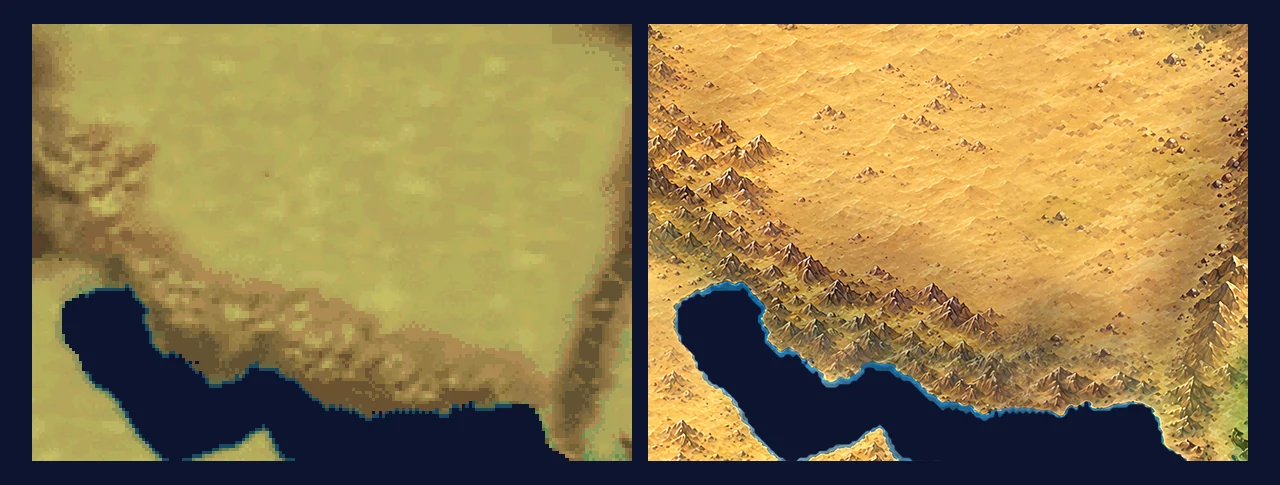

中亚（里海一带），左原版、右 HD

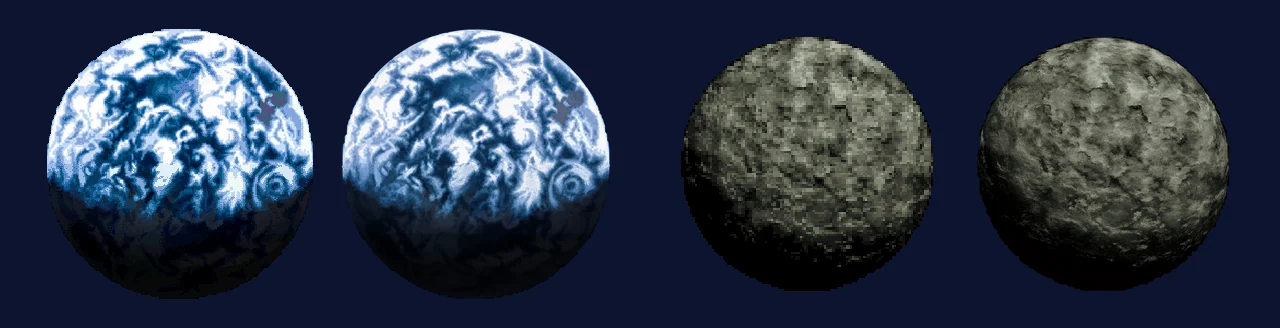

宇宙区域的地球与月球，每组左原版、右 HD

• 原版：64×64 的 4 位色地表贴图，分地球全图、欧洲、中亚、北美和宇宙。
• 生成：用千问试画过几轮，整体观感不理想，最终四块地表都用 OpenAI 图像模型（通过 Codex）重画。先画整个区域作为底图，再按 3:2 的窗口逐块补充细节。拼接时，离窗口内边越远的像素权重越高，海岸线则按原版的陆海分布裁切。
• 拼接修正：最初把拼图行距算成了 611，实际应为 600，由此产生了一道接缝；海岸边缘也出现过一圈紫色，分别修正了行距并清理边缘。
• 近景：剧情定位到某个地点时，镜头会拉得很近，原图 1 像素占 19–30 个屏幕像素，因此又为 19 个常用地点单独绘制了近景窗口。
• 结果：213 张 512×512 贴图（原版 8 倍），通过贴图替换接入。宇宙部分用千问制作了 27 张，星空背景采用整张绘制。

世界地图上的舰船、地标与标记

剧情世界地图上飞行的舰船、太空中的地标，以及标出地点的黄色菱形，原版都使用简单的 3D 模型。HD 中为它们重新建了模型。下面是 0.3.5 的实机画面：在同一时刻先截取 HD，再切换到原版截图。

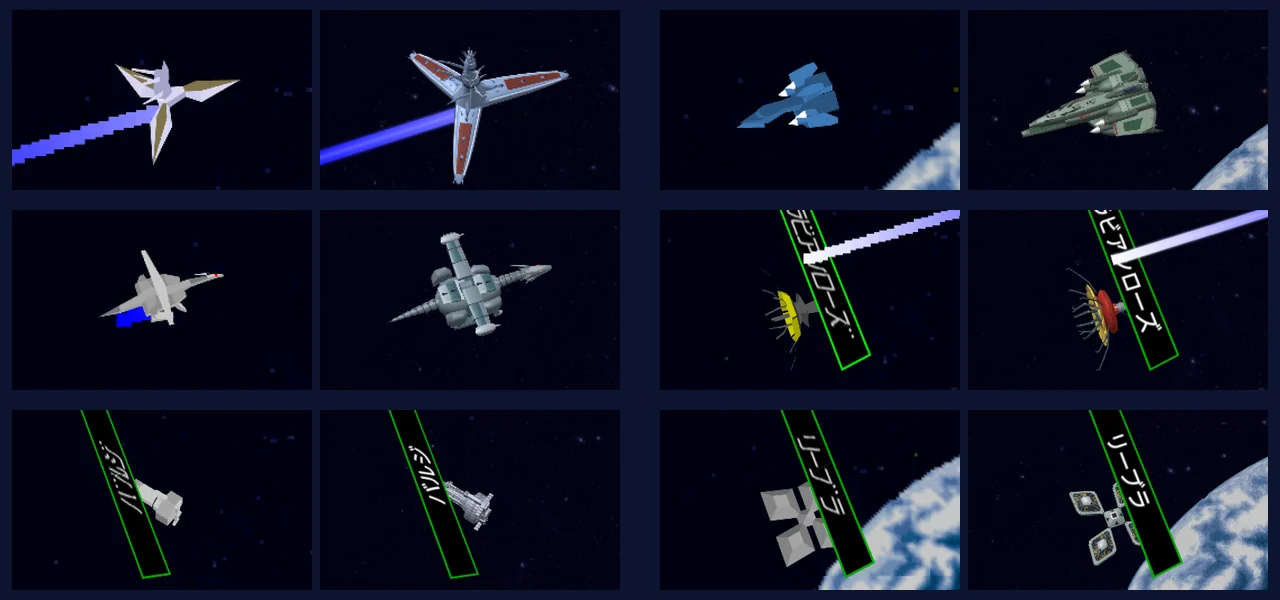

每组左为原版、右为 HD。从左到右、从上到下：古兰·加兰、戈拉翁、冈多尔、玫瑰人生号、巴鲁智、天秤座

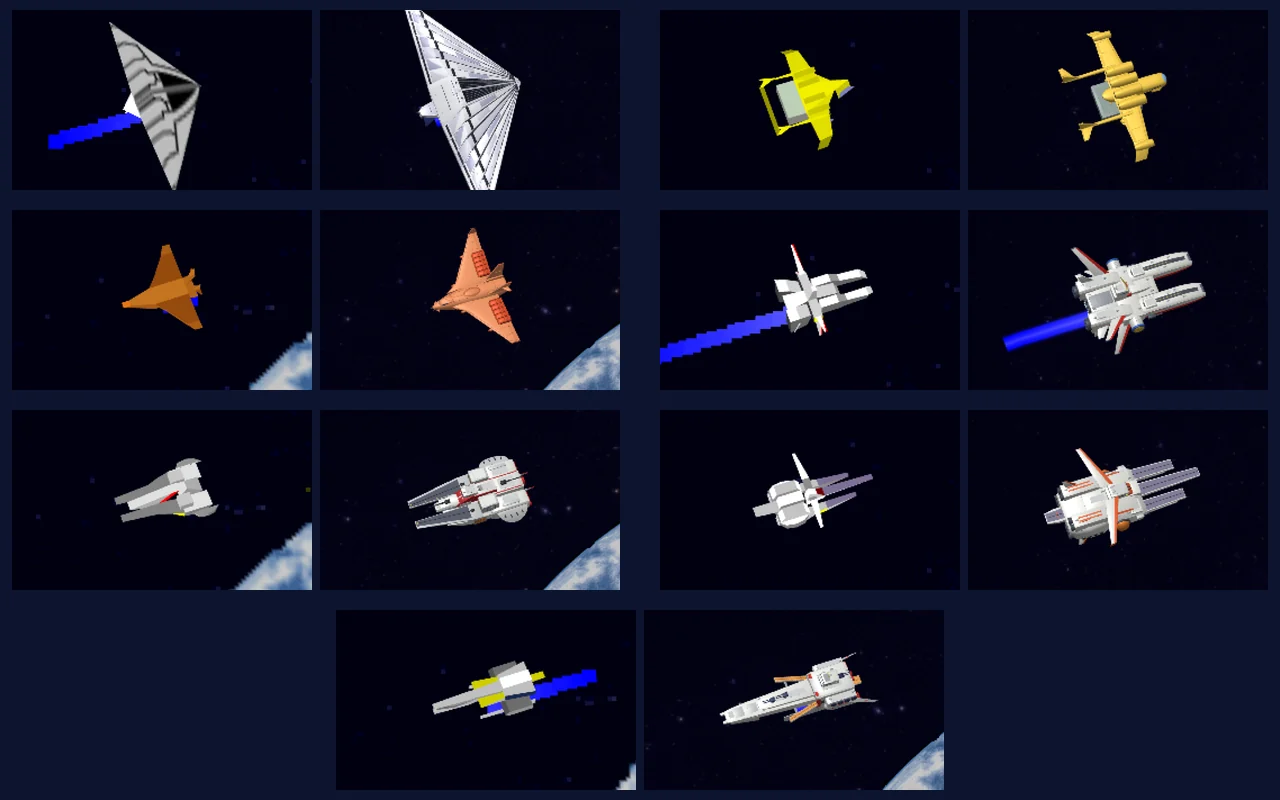

万年和平号、米迪亚、奥多姆拉、阿尔比恩、阿伽玛、新阿伽玛号、拉·凯拉姆

• 舰船：13 艘舰船参照官方设定，在 Blender 中通过脚本重新建模，每艘 8 千到 2 万多个面（原版为 4 到 330 个面）。航迹改为着色器绘制的光带。
• 名牌：天秤座、巴鲁智等模型的名牌按当前语言重新排字，上图截取的是日文界面。

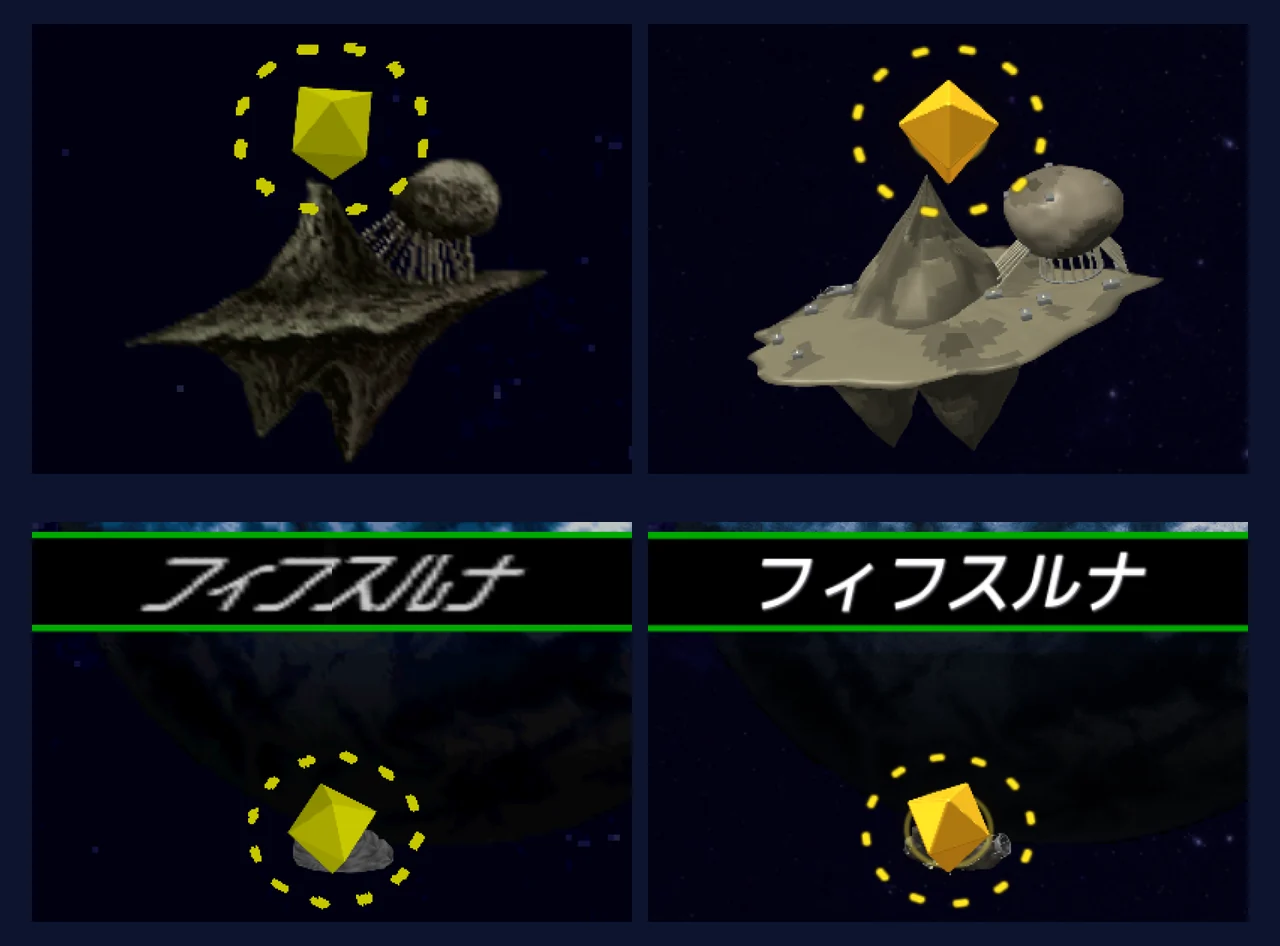

上：阿克西斯；下：月神5号与它的名牌。左原版、右 HD

• 地标：阿克西斯和月神5号也重新建模。连同 13 艘舰船，共 15 个模型。

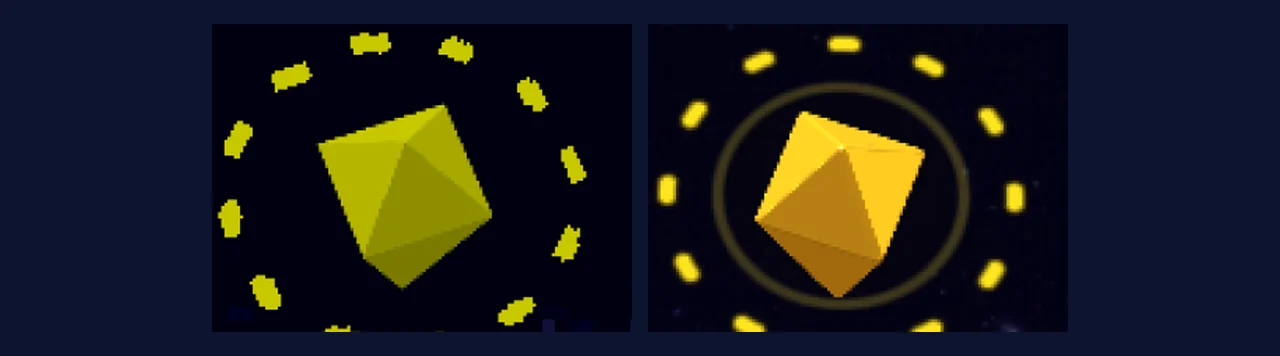

标出地点的黄色菱形，左原版、右 HD

• 地点标记：保留原版双四棱锥的外形，将棱角倒圆，换成金色反射材质；外圈的虚线环由着色器绘制。
• 抗锯齿：这些模型和整个场景一起使用 4 倍多重采样（MSAA）绘制，减少边缘锯齿。
• 接入：以上资源采用原生模型方式接入，HD 包使用的是重新制作的模型数据。

战术地图

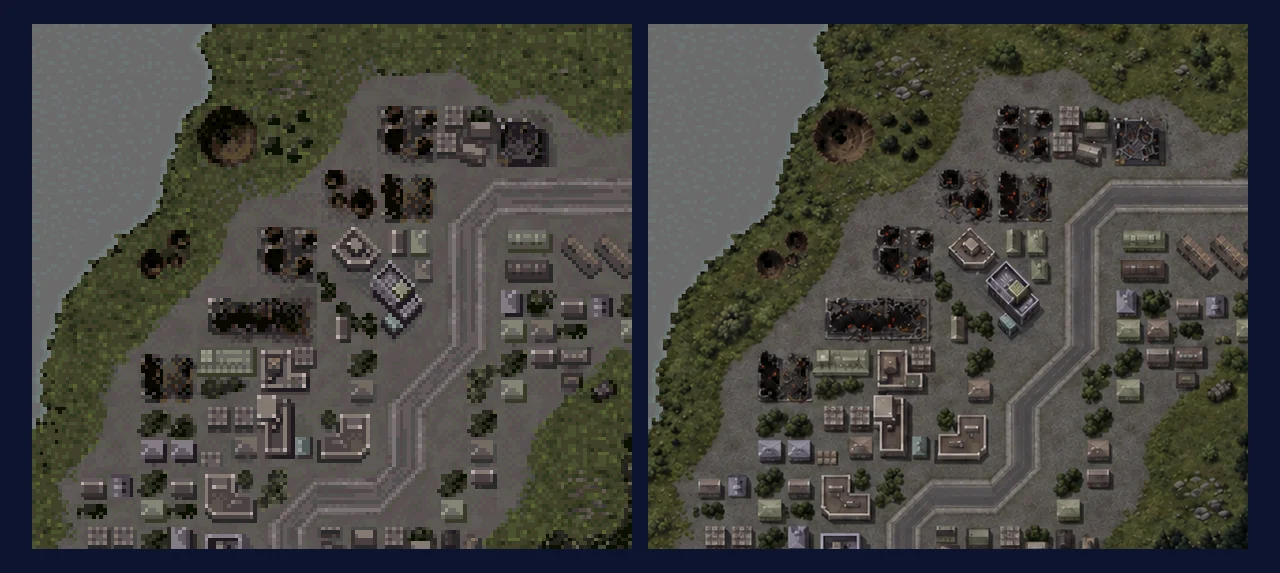

第 20 张地图的城区。左：原版按像素放大　右：HD 底图

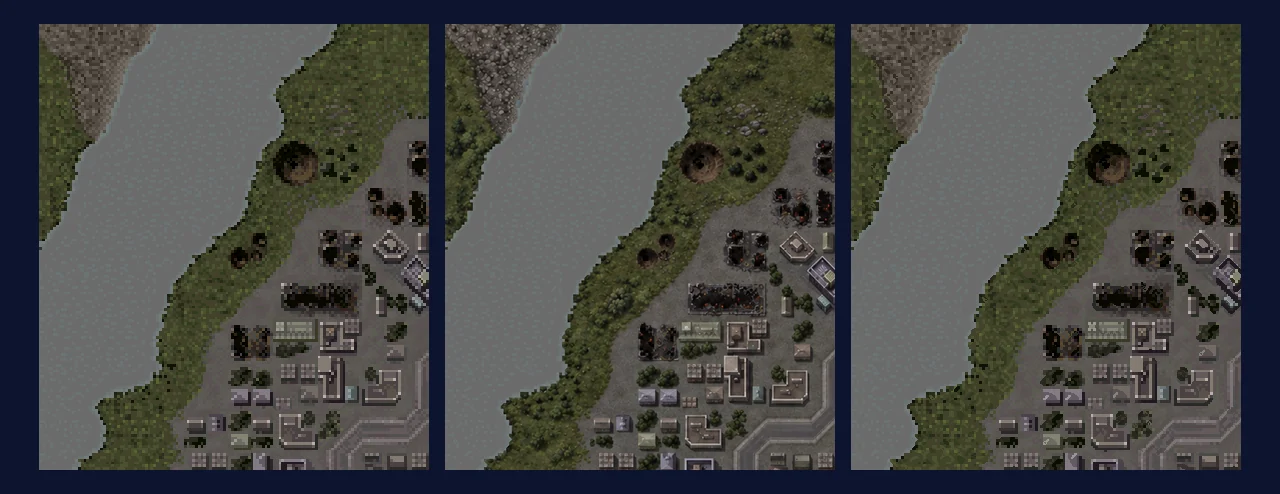

从左到右：原版、HD 底图、色号图（按原版调色板显示）。游戏运行时用色号图和当前调色板给底图调色，让水面流动、夜间地图变色

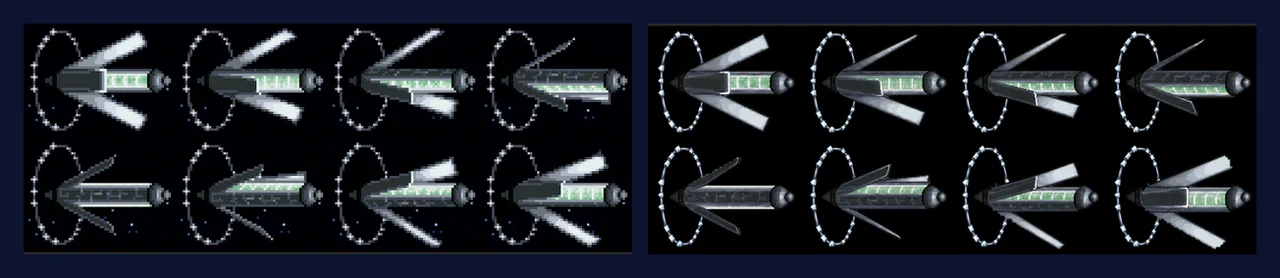

太空殖民地的 8 帧动画，左原版、右 HD

战术地图是工作量最大的一类：158 条记录中，有 109 张主图和 22 张变体，共 131 张在用。

• 生成：原版放大 4 倍后，大多超过千问 2048×2048 的上限，因此底图全部使用 OpenAI 图像模型绘制。先画 109 张整图，再补充 772 个细节窗口，每个窗口对应原图 384×256，按网格对齐并逐格检查；变体另画 50 个窗口，共制作了 900 多张图。
• 水和光：原版通过调色板循环表现水面和灯光，夜战还会整体更换调色板。为保留这些变化，水和边界不直接画进底图，而是另外制作一张 4 倍的色号图：只记录原版的颜色编号，用 MMPX 像素放大。运行时根据当前调色板与参考调色板的差值给底图上色，水面、灯光和夜战配色就能随原版调色板变化。
• 殖民地：太空殖民地使用单独的 8 帧动画，另画一张序列图。
• 结果：131 张底图（如第 20 张为 1792×2048），各配一张色号图，整张绘制。

机体立绘

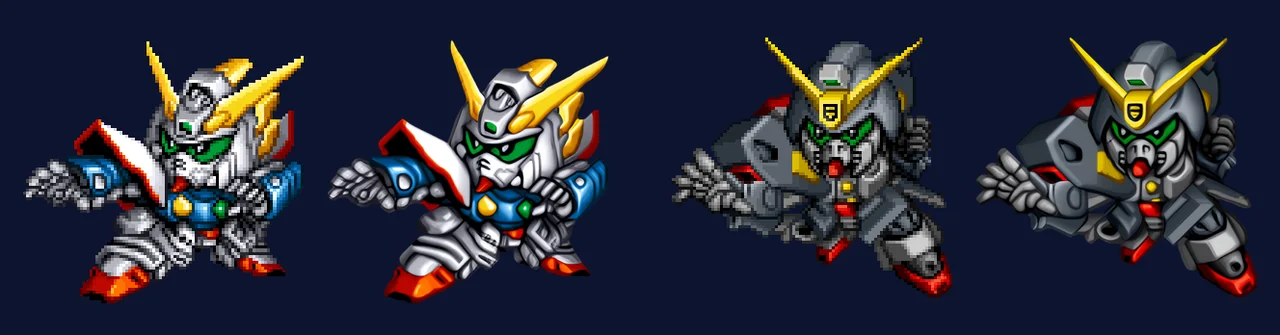

左：原版 96×96　右：HD

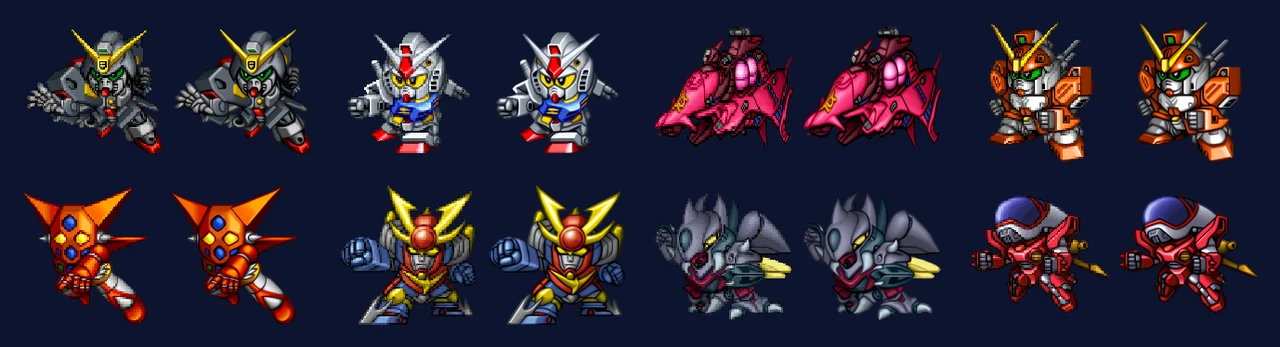

另外 8 台机体，每组左原版、右 HD

• 原版：332 种机体姿势，多数为 96×96 或 128×128。
• 放大方式：试过用千问 Pro 重画，部分机体会被版权过滤拦下，生成结果也会改动机体细节。后来在本地比较了 14 个放大模型，选用 4x-UltraSharpV2 和 4x-PixelPerfectV4 各取一半混合：两趟放大到 16 倍，再缩至 8 倍母版，透明度单独经过模型处理后清理边缘。
• 结果：发布时使用 6 倍版本，长边不超过 1024 像素。战前确认、机体能力等页面直接使用这套图，战斗演出中也用它整帧替换原版精灵。原版有 134 个姿势采用镜像存储，通过顶点数据判断翻转方向，使 HD 图朝向与原版一致。

地图机体图标

左：原版 16×16　右：HD 64×64

同一个 HD 图标的四种阵营颜色

地图上的机体图标只有 16×16，处理时希望提高辨识度，同时保留像素感。

• 流程：MMPX 放大 2 倍 → 4x-PixelPerfectV4 → 硬量化回 32×32，只使用原版的颜色编号（在 CIELAB 色彩空间中查找最接近的颜色）→ 再用 MMPX 放大 2 倍，得到 64×64 的色号图。
• 其他尝试：千问会改动形状，平滑重绘会失去像素感；还试过抖动、xBRZ（GPL 授权）、Scale4x 等方法，最终采用了上面的流程。
• 阵营颜色：颜色由调色板决定，每个图标分别生成四个阵营版本，去重后为 1256 张，通过贴图替换接入。

战斗演出

战斗画面由多层资源叠成，各层的绘制方式不同，HD 的处理方式也分别设计。

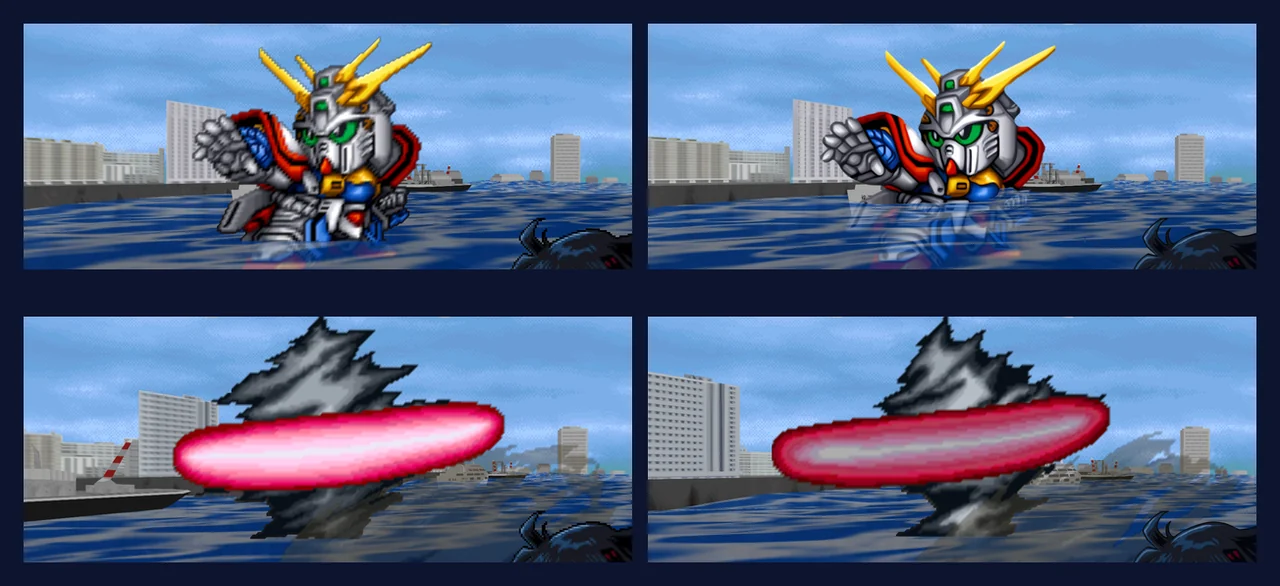

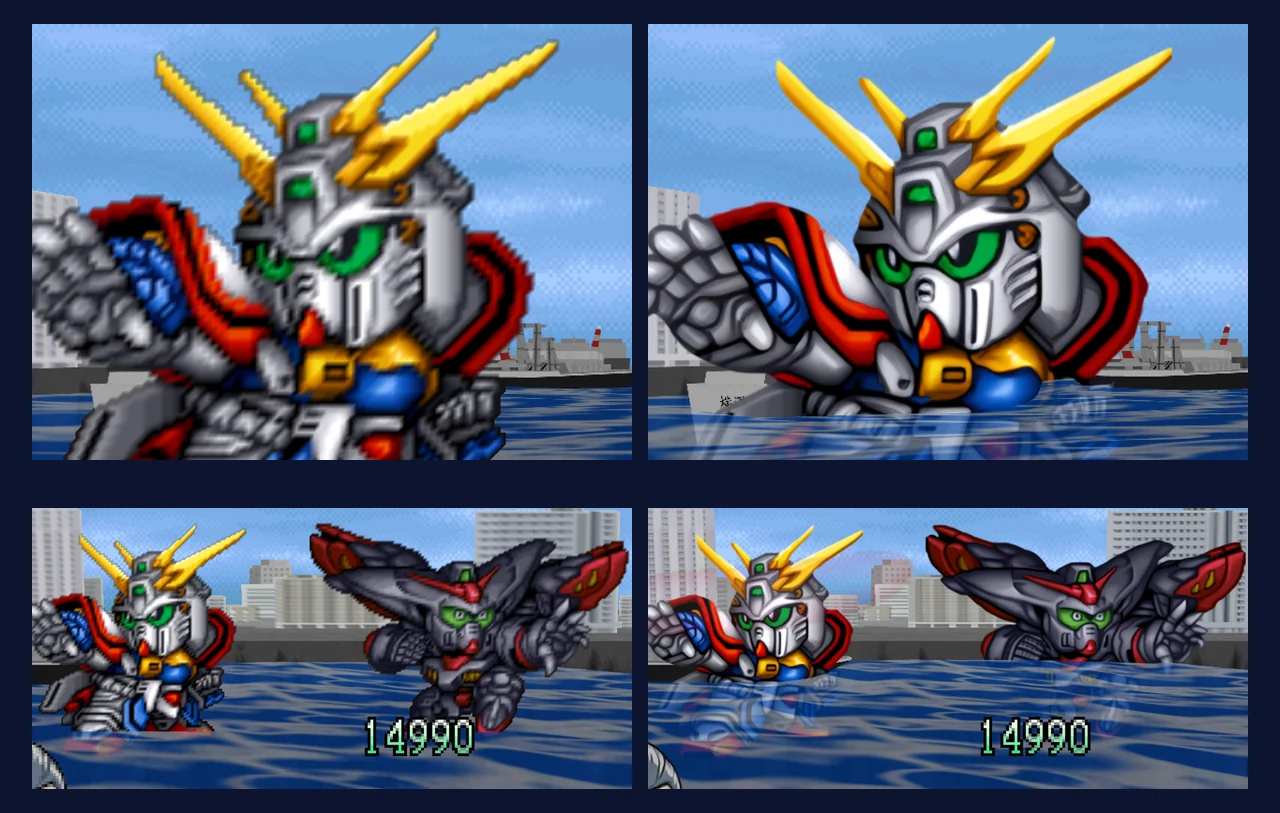

0.3.5 实机画面（神高达对大师高达，港口）。每组左原版、右 HD。上：机体使用 HD 立绘，海面和楼群使用高清贴图；下：招式特效保留原版

画面由哪几层组成

机体、额外图、cut-in 和道具在原版中使用同一种结构：一帧由图集中的若干小块按零件表叠成，每块对应一个四边形，跟随节点矩阵移动和缩放。HD 根据场景、图集、调色板和帧编号识别画面，再用一整张 HD 图替换这些小块，沿用原版的位置和变换。

机体

战斗中的机体特写，左原版、右 HD

• 机体使用上文的 332 张 HD 立绘，与战前确认页共用一套资源。
• 原版有 134 个姿势以镜像形式存储，每个零件带有翻转标记。通过零件顶点的地址识别镜像版本，使 HD 立绘沿用原版朝向。
• 受击闪白有两种实现：原地改写调色板时，HD 图不会跟着变色；切换调色板资源时，对应的几帧无法识别，会回落到原版画面。

机体的额外图

站姿以外，机体图集中还有残影、变形中间帧、换色、浮游炮飞出等额外图。逐张与站姿对齐比对后，分为六类处理：

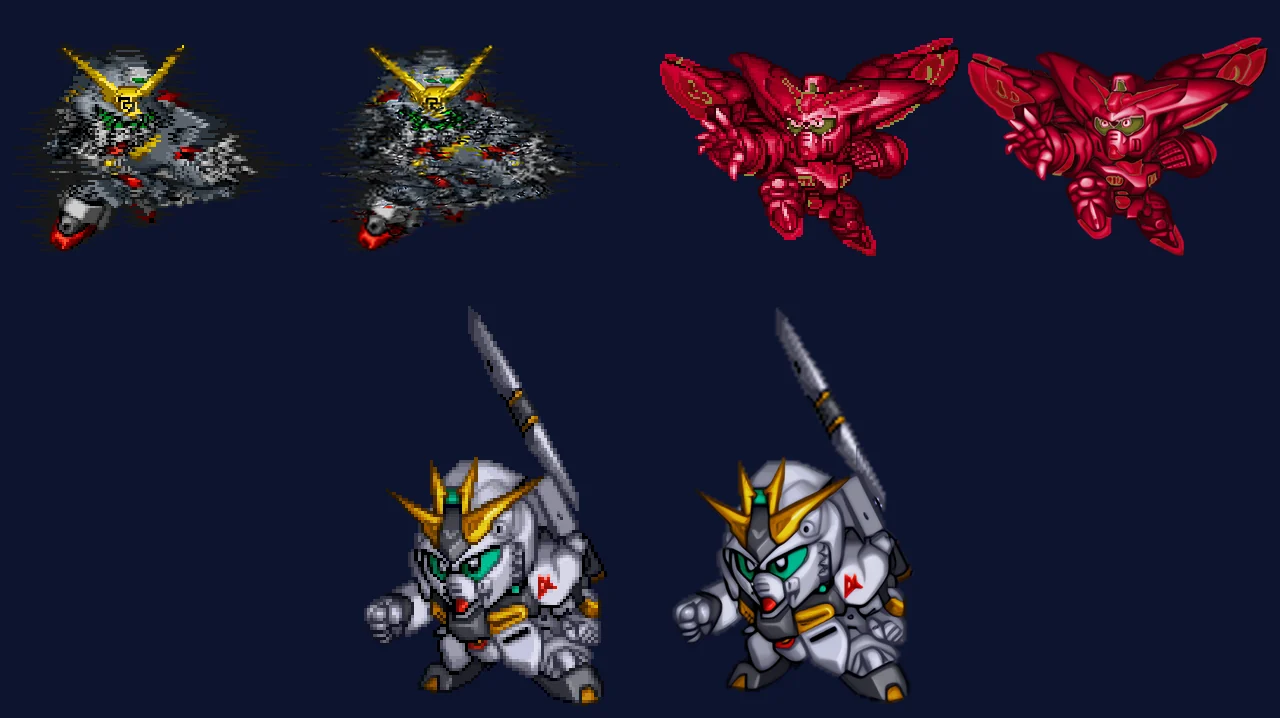

从 HD 立绘推导：残影（シュピーゲル高达）、整体换色（大师高达 S）、浮游炮飞出（ν 高达）。每组左原版、右 HD

• 推导：逐像素比较原版帧和站姿。相同位置使用 HD 立绘；只改了颜色的位置，按颜色比例或查表换色；站姿中没有的新像素使用原图放大，空白处保持透明。单一色调的整体发光则使用「站姿亮度 → 目标颜色」映射。
• 换色复查：部分按颜色比例转换的结果发糊、丢失细节，后来将其中 8 张改为颜色查表：在原版帧与站姿重叠的位置，统计每种站姿颜色最常对应的目标颜色。

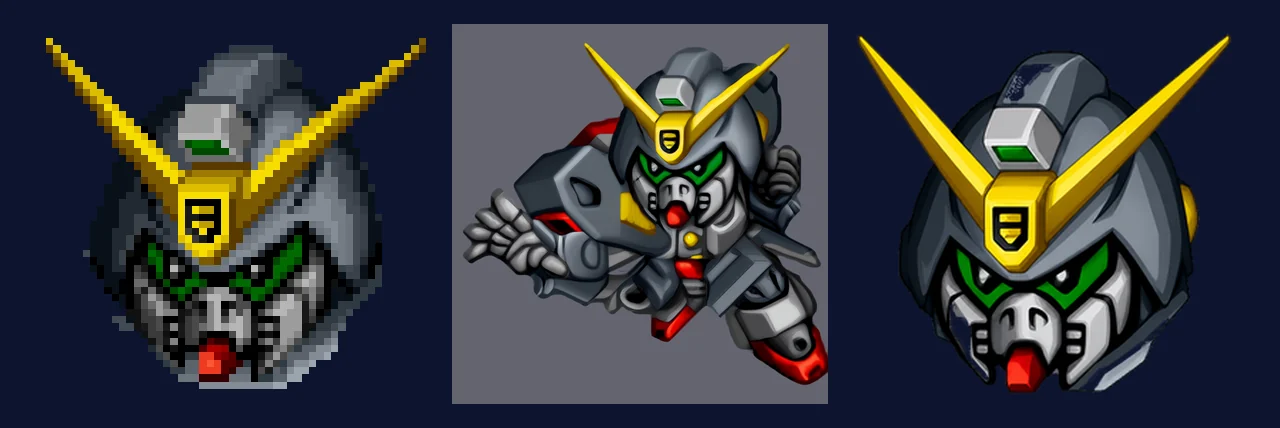

左：原版这一帧；中：给模型的风格参考（同配色的 HD 立绘）；右：最终结果

• 重画：62 张交给 OpenAI 图像模型处理，每张附原图、同配色的 HD 立绘和单独编写的提示词。生成后先配准，再按原帧轮廓抠成 8 倍母版。局部改动使用标记图区分：灰色区域取 HD 立绘，红色区域取生成稿，接缝羽化 1 个原像素。
• 多帧动画：先绘制其中一帧，其余帧从这张图推导。

cut-in

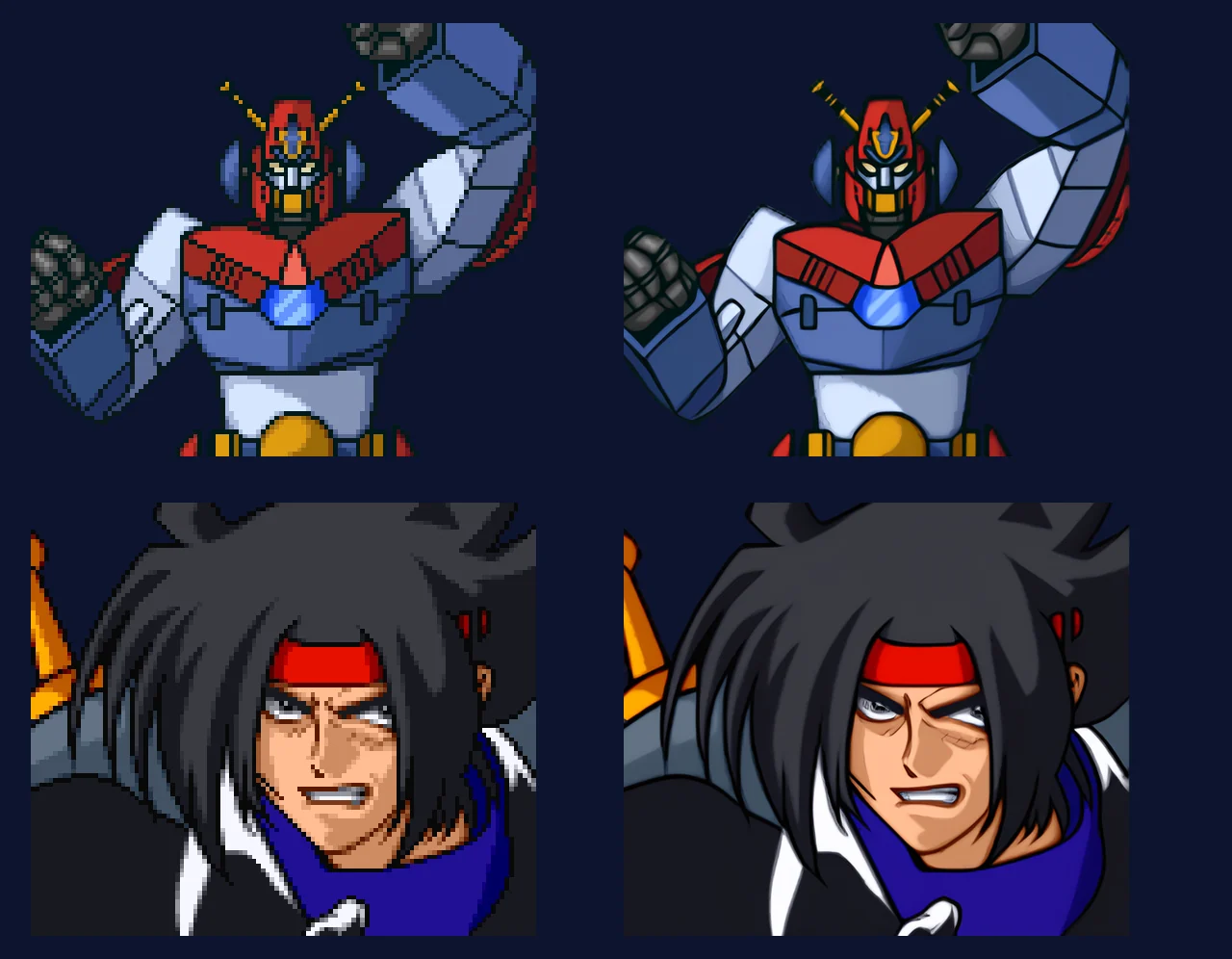

机体和大脸特写的本地放大效果，左原版、右 HD

• 范围：55 个特写场景、308 帧（去重 208）。每帧按零件表渲染，裁到零件范围，再使用与机体立绘相同的本地放大流程。
• 小尺寸面部：部分画面中的脸只有 6–20 个原像素，放大模型会补出与原图不符的五官。

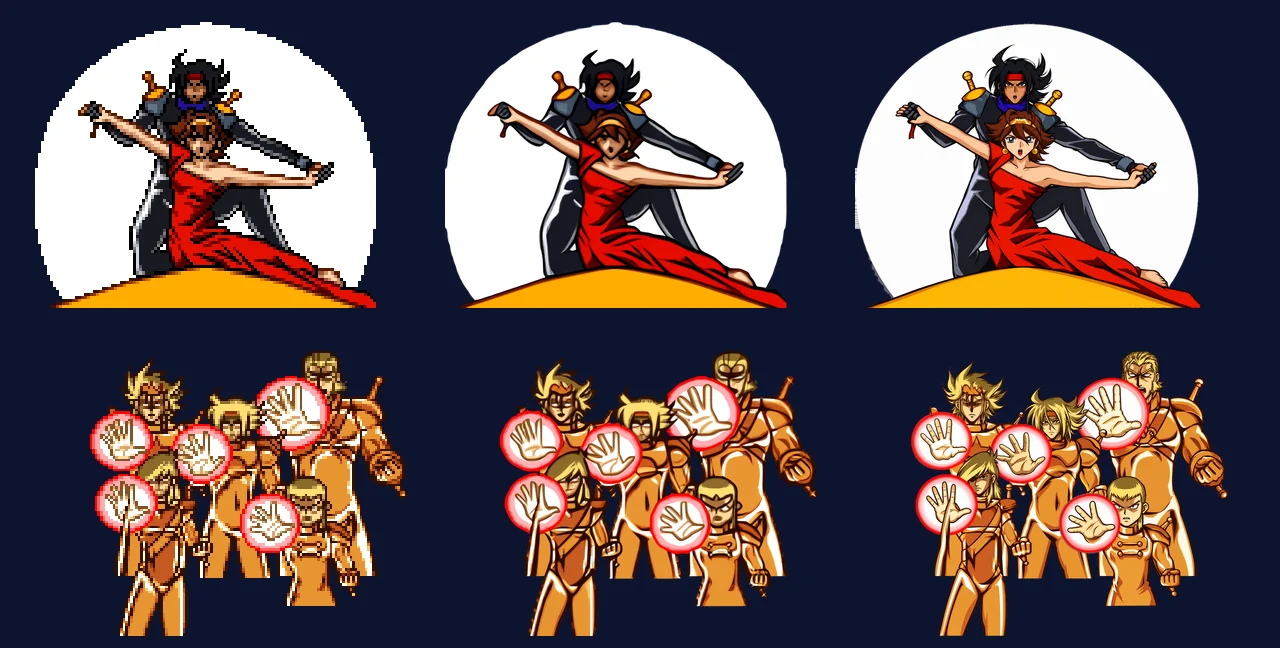

左：原版；中：本地放大；右：重画。下面一组的五个人物，本地放大后五官难以辨认

• 处理方式：这里的 cut-in 各帧由图集里一幅完整的画切成零件后重新拼接，人物平移或聚拢都通过移动这些零件实现。因此先用 OpenAI 图像模型重画图集中的 10 幅整画，配准抠图后贴回 8 倍图集，再按原版零件表的叠放顺序和水平翻转重新拼出 36 帧。

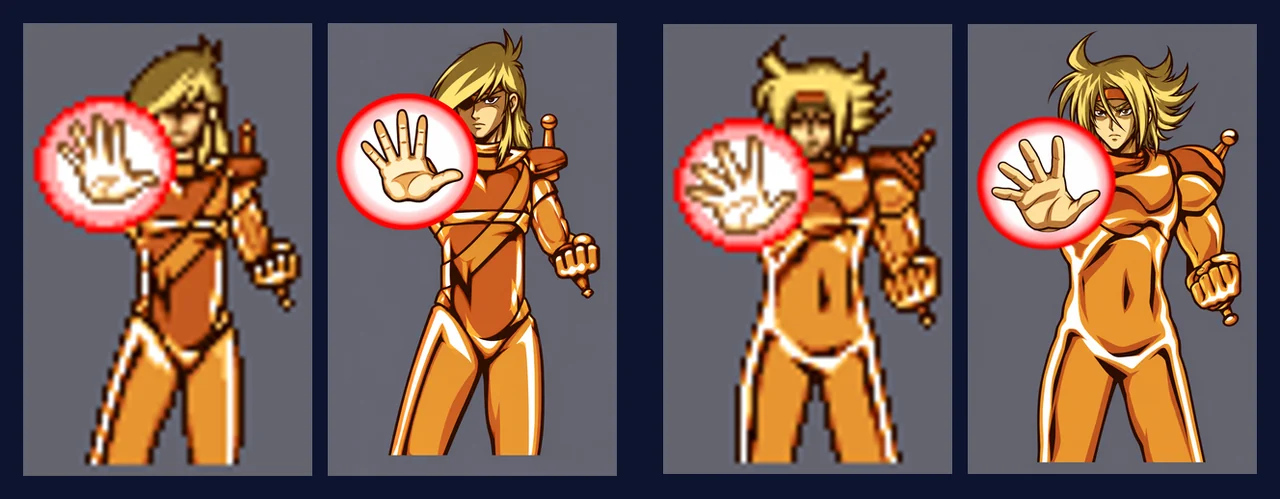

图集里存的整幅画（左）与重画结果（右）

• 细节：有一帧叠了 5 块来自别处的眼睛补丁，每块 15×7 像素；重建时先略去这些补丁，再单独补画眼睛。大脸特写经本地放大后与原图较为贴合，直接采用放大结果。

武器与道具

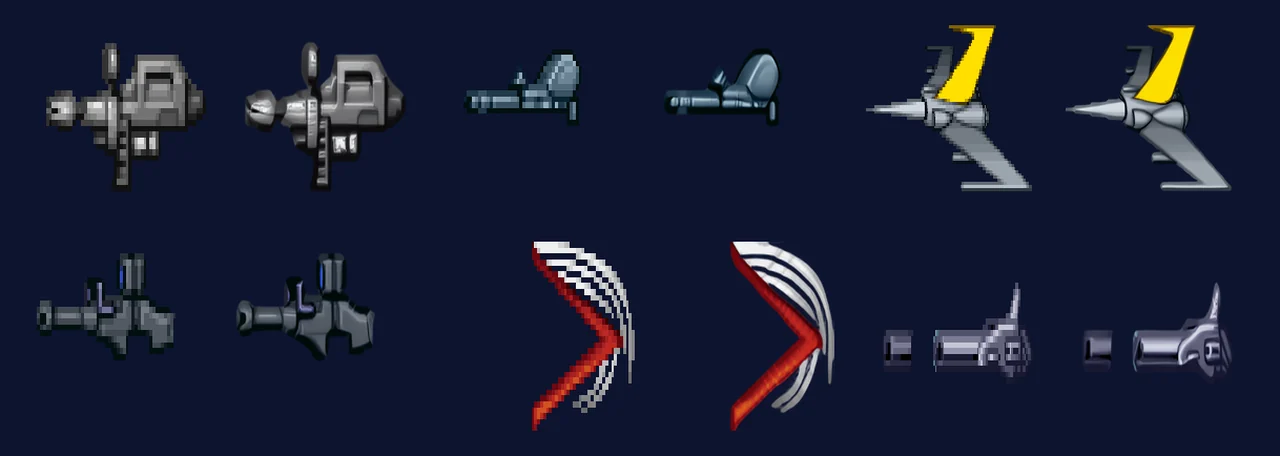

武器与道具，每组左原版、右 HD

图集中，站姿、额外图和 cut-in 以外的条目归为道具：289 个场景、431 帧（去重 394），包括步枪、光剑、盾牌、拳头等。它们采用同一套本地放大流程，与 cut-in 放在同一个包里。

地面

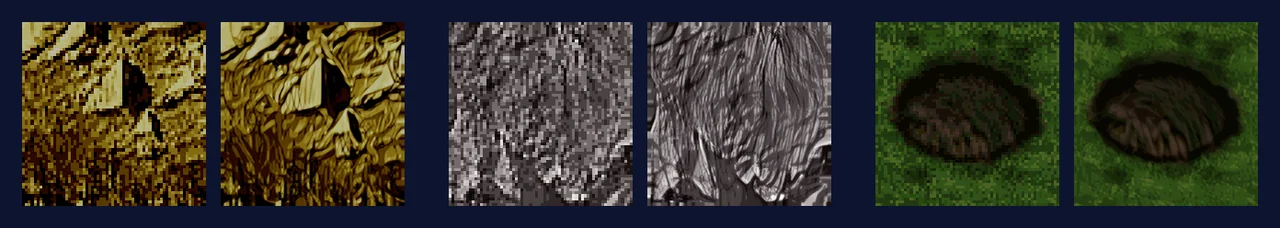

战斗地面贴图。左：原版 64×64　右：HD 256×256

• 规模：424 个 3D 地面模型、1419 张贴图。
• 离线计算哈希：贴图替换通过渲染器计算的哈希识别资源。这里按显示列表模拟贴图装入 4 KB 纹理内存的过程，包括奇数行字序交换和调色板复制四份，再按 RT64 的规则计算哈希。试点时，从实机抓取的 16 个哈希均得到复现。
• 放大：按照贴图的环绕方式，先向外扩展 16 个像素再放大 4 倍，以处理平铺接缝。草、碎石等噪点贴图放大后会带一些笔触感，最终保留了这一效果。

打包尺寸与当前覆盖范围

• 打包尺寸：仅用于战斗的整帧图按原版 5 倍打包。机体在演出中缩放为 80–110%，cut-in 约为 129%；默认 4 倍内部分辨率下，每个原像素约占 3.2–5.2 个屏幕像素，因此选用 5 倍作为发布尺寸，8 倍母版留在本地。
• 保留原版的部分：天空和星空；依赖调色板动画变色的招式特效、爆炸和速度线；以及上文提到的部分受击闪白帧。招式特效等资源还需要处理动画变化，才能用 HD 资源替换。

边框、标题与剧情画面

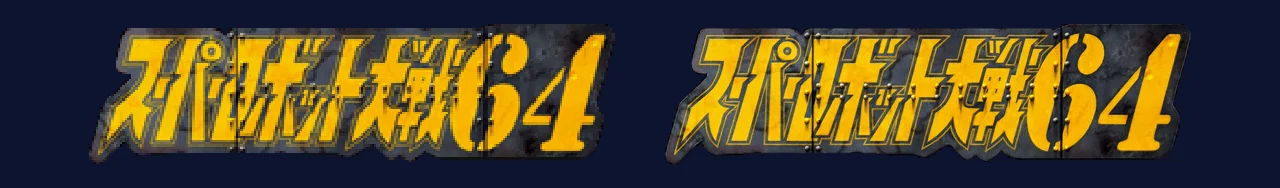

左：原版　右：HD

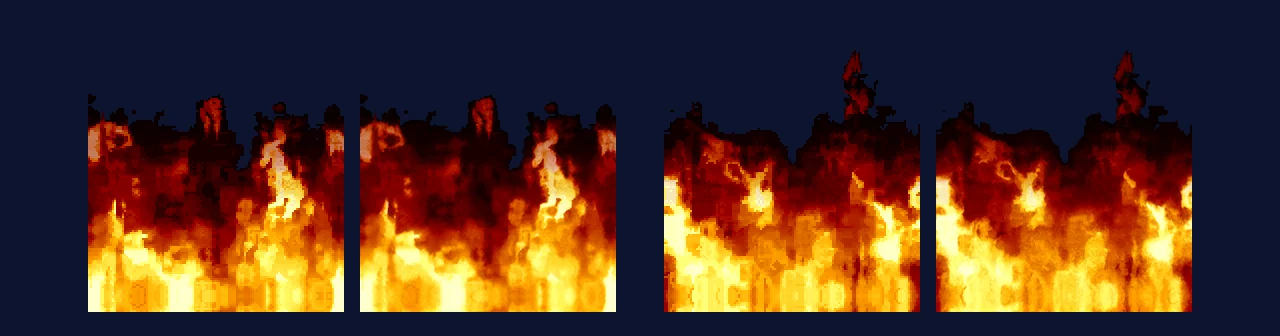

标题画面的火焰（16 块中的 2 块），每组左原版、右 HD

• 对话框和 HUD 边框：13 片对话框边框、17 片战斗 HUD 边框，由代码按原版设计重新绘制，从 16 像素放大到 64 像素，通过贴图替换接入。
• 窗口边框、BANPRESTO、GAME OVER：运行时直接从玩家的 ROM 生成。这部分使用程序处理，无需随 HD 包提供图片。边框采用圆头抗锯齿线条，保留原版颜色编号，让光沿边框流动的效果继续由调色板控制。
• 标题 logo 与火焰：使用千问生成并锁定配色，火焰制作成可无缝循环的 16 块。
• 图片中的文字：标题菜单、133 张章节标题卡、序章、结局和制作人员名单，都改为按当前语言原生排版，替换原图中的日文。

体积

0.3.5 的 HD 包压缩后为 505 MB，解压后约 540 MB，共 6795 个文件。占用最多的是战术地图（246 MB）和贴图替换使用的 PNG（161 MB）。

• 整张图片存为 JPEG（质量 92），需要透明的图片另存一张透明度 PNG。色号图、动画帧和贴图替换资源使用 PNG；RT64 支持的格式为 PNG 和 DDS。
• 机体立绘从 8 倍缩至 6 倍，因为页面中的最大显示尺寸约为 1000 像素。
• 试过 BC7 纹理压缩，但世界地图近景会出现块状痕迹，因此采用了目前的格式。抽样画质（PSNR）为：立绘 44 dB、头像 42 dB、地图 41 dB。

工具与 AI 使用情况

各类资源使用的工具汇总如下：

• 阿里云通义千问图像模型（qwen-image-3.0 / 3.0-pro）：人物头像、场间背景、宇宙物件、标题 logo 与火焰。
• 阿里云通义万相（wanx2.1-imageedit）：将场间背景扩展到 16:9。
• OpenAI 图像模型（通过 Codex）：剧情世界地图、战术地图底图，以及部分战斗 cut-in 与机体额外图。
• 本地放大模型（4x-UltraSharpV2、4x-PixelPerfectV4，配合 MMPX 像素放大）：机体立绘、地图机体图标、战斗 cut-in 与道具、战斗地面贴图，以及战术地图的色号图。这些流程以原版像素为基础进行放大。
• 建模、程序绘制与排版：舰船、地标和地点标记在 Blender 中建模；对话框与 HUD 边框由代码绘制；窗口边框和标志在运行时从 ROM 生成；文字采用原生排版。这部分资源未使用 AI 图像模型。

AI 生成或放大的图都以原版画面为参考，制作后逐张配准回原版构图。本项目为非官方粉丝作品，原作角色与美术的权利归各自权利人所有。
